三相四線制的漏電保護器嚴格地講，在輸入端必須是按照規定四根線都接入，而輸出端可以是只接一相線一零線（單相）或兩相（比如電焊機的380V兩相）或三相（比如電動機）或三相四線都接（比如電機加照明）。
如果是普通用戶 你家電熱水器就是要 3相5線供電的 。那根地線 跟零線不能共用的 。因?yàn)榈鼐€是接在外殼起到保護作用的。如果沒有地線 會漏電的時候。電沒地方去 知道結果了吧 就是電死人了。也有在前端零線分出來做地線的 這種不安全 因?yàn)橛须妷翰?電流大的時候更明顯。
其他企業用戶 設備對電和環境要求高的也好地線 保護 和電磁干擾的出線 。比如大功率的在線ups 那個干擾很大 外殼必須接地。一防止干擾其他設備
三相四線制:相線A、B、C，保護零線PEN，PEN線上有工作電流通過，PEN在進入用電建筑物處要做重復接地；屬于TN-C接地系統.
三相五線制：相線A、B、C，零線N，保護接地線PE，N線有工作電流通過，PE線平時無電流（僅在出現對地漏電或短路時有故障電流）；我國民用建筑的配電方式采用TN-S接地系統。
在TN-C系統中，保護線與中性線合并為PEN線，具有簡單、經濟的優點。當發生接地故障時，故障電流大，可采用一般過電流保護電器切斷電源，以保證安全。但對于單相負荷或三相不平衡負荷以及有諧波電流負荷的線路，正常PEN線有電流，其所產生的壓降呈現在電氣設備的金屬外殼和線路金屬套管上，這對敏感的電子設備不利。另外，PEN線上的微弱電流在爆炸危險環境也能引起爆炸，因此，我國《爆炸危險環境電力設備設計規范》中明確規定：在1、10區爆炸危險環境中不能采用TN-C系統。同時由于PEN線在同一建筑物內往往相互有電氣連接，當PEN線斷線或相線直接與大地短路時，都將呈現相當高的對地故障電壓，這時可能擴大事故范圍。
在TN-S系統中，保護線與中性線分開(從變壓器起就用五線供電)，具有TN-C系統的優點，但價格較貴。由于正常情況下PE線不通過負荷電流，與PE線相連的電氣設備金屬外殼不帶電位，所以適用于數據處理和精密電子儀器設備的供電，也可用于有爆炸危險的環境中。在民用建筑中，家用電器大都有單獨接地極的插頭，采用TN-S供電，既方便又安全。
三相四線制即TN-C 系統，其包含三根相線L1---(A)相、L2---(B)相、L3---(C)相和一根零線PEN，是工作零線與保護零線合一設置的接零保護系統。PEN 線是為了從380V 相間電壓中獲得220V 線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

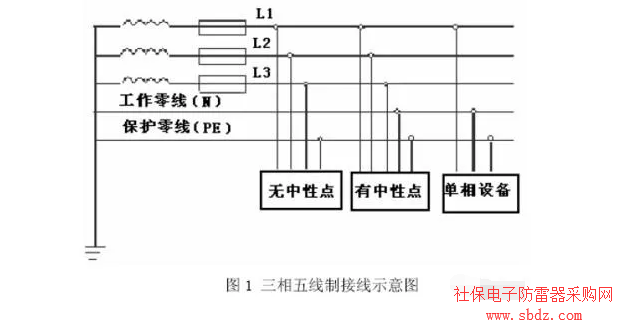

三相五線制即TN-S 系統(含TN-C-S 系統)，其包含三根相線L1---(A)相、L2---(B)相、L3---(C)相及一根零線N 還有一根地線PE，是工作零線與保護零線分開設置或部分分開設置的接零保護系統。PE 線在供電變壓器側和N 線接到一起，但進入用戶側后約不能當作零線使用。
《供配電系統設計規范》GB50052-95 第6.0.1 條：低壓配電電壓應采用220/380V。帶電導體系統的型式宜采用單相二線制、兩相三線制、三相三線制和三相四線制。三相五線制的優點是保護靈敏性與可靠性都比三相四線制的要高，因?yàn)镻E線（即接地零線）是單獨設置，并且是直接接自電源變壓器中性點，變壓器的中性點已可靠直接接地，接地電阻較低，滿足系統保護要求。三相五線制通常用于用于安全要求較高，設備要求統一接地的場所及住宅。三相電源防雷器采購
