分布式光伏發電系統設備防雷方案-屋頂光伏放電: 發布時間:2017-11-03 15:18 　瀏覽次數：

一：前言
分布式光伏發電系統由于本身安裝位置和使用環境，系統設備遭受雷電浪涌沖擊的幾率也是越來越高。目前國家光伏扶貧項目也在大力開展，越來越多的屋頂光伏發電系統受到雷擊的侵害，因此，根據實際情況對分布式光伏發電系統防雷的研究有助于提高整個發電設備系統安全、高效的運行，減少工程商的運維成本。社保電子防雷公司就分布式光伏發電系統的防雷從直擊雷和感應雷防護兩方面做下簡單介紹。

二、分布式光伏系統設備雷電及過電壓防護

2.1雷電對分布式光伏發電系統設備的影響，主要由以下幾個方面造成：
直擊雷：分布式屋頂光伏系統的太陽能電池板大多都是安裝在室外屋頂，所以雷電很可能直接擊中太陽能電池板，造成設備的損壞，從而無法發電；

感應雷：遠處的雷電閃擊，由于電磁脈沖空間傳播的緣故，會在太陽能電池板與控制器或者是逆變器、控制器到直流負載、逆變器到電源分配電盤以及配電盤到交流負載等的供電線路上產生浪涌過電壓，損壞電氣設備；


2.2、分布式光伏發電系統設備雷電及過電壓防護

光伏發電系統的構成：一套基本的太陽能發電系統是由太陽電池板、控制器、逆變器和蓄電池構成。

2.2.1太陽能光伏發電系統直擊雷防護
分布式屋頂光伏系統的太陽能電池板一般都在屋頂上，這種情況雷電有可能直接接閃在太陽能電池板上，如果發生這種情況，對整個系統的損壞是巨大的，所以針對屋頂太陽能電池板需要預防直擊雷。
直擊雷防護系統包括接閃器（避雷針）、引下線和接地地網，在屋頂設立獨立避雷針，太陽能電池板在避雷針的保護范圍內，設置避雷針時要考慮到避雷針陰影對電池板的影響。

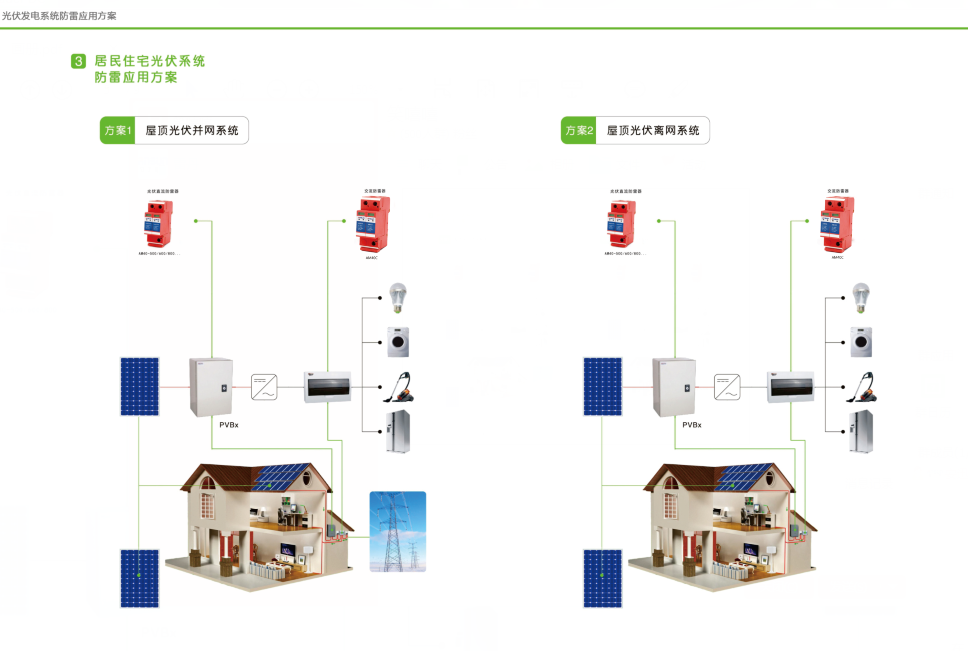

2.2.2 屋頂分布式光伏發電系統的防浪涌過電壓保護

⑴ 在系統的太陽能電池組件和逆變器之間加裝社保電子光伏直流防雷器，型號根據輸入逆變器直流電源線路電壓來選擇，例如5KW屋頂光伏發電系統，直流線路電壓在400V左右，常用的一款光伏直流防雷器型號為AM40-500（Un:500VDC,Imax:40kA）；如果逆變器是兩路輸入的話一套系統就需要安裝2套社保電子光伏直流防雷器。

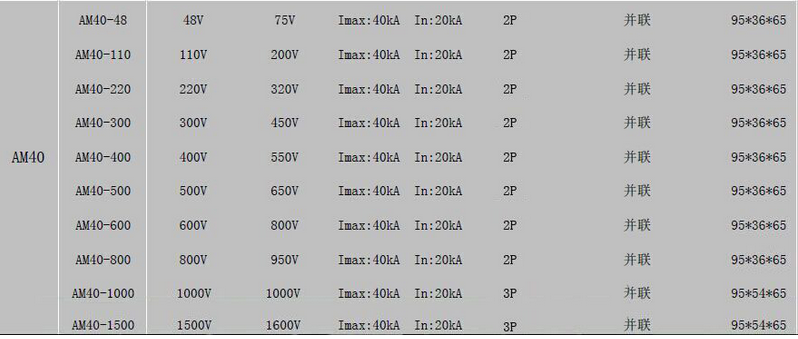

常用型號：

⑵ 在逆變器與負載設備之間加裝第二級交流電源防雷器，型號根據工作電壓選擇，一般為380V三相電或220V單相單。根據單三相選擇不同的交流防雷器。目前分布式屋頂光伏發電系統里面用的交流防雷器主要是三相電源防雷器型號AM40A（380V，4P，40kA），單相電源防雷器型號AM40C（220V,2P,40kA）。

⑶ 所有的防雷器必須良好的接地。

三、分布式光伏防雷器安裝注意事項

3.1產品安裝環境：

請確保處于室內或者防水箱內，
避免安裝在劇烈震動場所，
社保電子防雷器能可靠接地，并且地阻低于4歐姆。

3.2產品安裝注意事項
社保電子防雷器采用35mm導軌安裝，產品安裝于室內、靠近配電盒或靠近電源線的入戶處；
·社保電子防雷系列分布式光伏電源防雷器的安裝為并聯接線。并聯接線時，接線總長度宜控制在0.5米以內，并要短而平直，以盡量縮短雷電流路徑；
·在電源防雷器的引接線上，應串接保護熔斷器（或空開），防止防雷器故障時引起系統供電系統的故障。熔斷器（或空開）的標稱電流不應大于前級供電線路熔斷器F1以及防雷器最大后備保護熔斷器的額定電流值。
·產品接線完畢，檢查接線正確、牢固，一切正常后，即可通電投入運行。

3.3常見故障及排除方法

常見故障	可能原因	處理方法
防雷器運行一段時間后，窗口片變紅色	防雷器損壞	更換防雷器
防雷器運行一段時間后前端串聯的熔絲或空開斷開	防雷器損壞或其他原因	更換防雷器
