GSM系列玻璃防雷管 |
|||||||||||||||||||||||||||||||||
|
一、產品概述
該放電管是我公司引進日本技術研制生產的微型突波吸收器（Micro-absorber）創造性的將半導體Si集成在氣體放電管里，使該
產品集氣體放電管的大浪涌電流和半導體的高速響應于一體，克服了原氣體放電管響應速度慢和半導體管耐浪涌電流弱的缺點、
具有響應速度快、耐沖擊、性能穩定、重復性好和壽命長等優點?？蓮V泛用于ADSL、ISDN、MODEM、FAX、TEL等通信設
備的防雷防瞬態過電壓保護，也可用于顯示器的防靜電與滅弧保護，是當今通訊設備最理想的保護元件。
二、產品特性
電流承受能力強：2000A （8/20μs）500A （10/700μs）靜電容量小于2pF（1kHz），反應靈敏，鉗制電壓接近其直流轉折電壓，
從而能及時有效地吸收瞬間高電壓，動作速度明顯優于普通氣體放電管和其它保護單元。更新?lián)Q代容易，可直接替代LC濾波組件
、熱敏電阻、壓敏電阻極其它過電壓保護器件。體積小，價格低廉，脈沖壽命長。
三、產品應用
微型突波吸收器產品有GS41、GS37、GS35和GSMD等系列，廣泛應用于防止浪涌電流或過電壓對設備造成損壞，應用如下：
1、 電話、傳真機、調制解調器、程控交換機、配線架、網絡等通信設備和數字傳輸設備上，以用作浪涌保護。
2、 有線電視（CATV）系統的浪涌電流保護。
3、 用作CRT監視器、電腦彩顯和彩顯靜電保護。
4、 轎車音頻系統、無線電通信設備上的饋線保護。
5、 傳感線路上的雷擊保護。
6、 用戶線路板（SLIC）的雷擊保護。
7、 局用接入，交換，傳輸設備通訊端口的浪涌保護
四、規格參數：（GS41/GS37/GS35/GSMD）

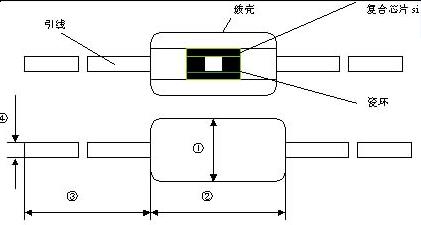

五、系列尺寸 GS35/GS37尺寸：

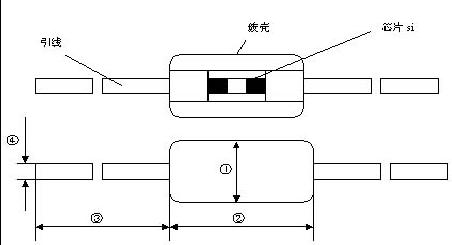

GS41(高壓系列)尺寸：

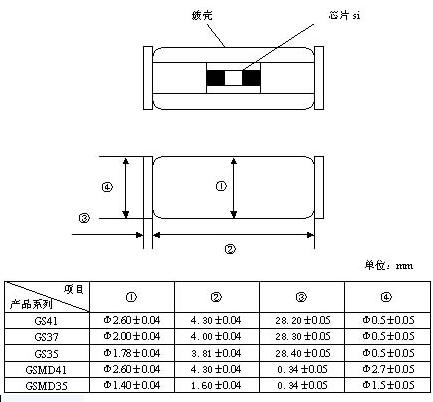

GSMD(貼片系列)尺寸：
|
|||||||||||||||||||||||||||||||||
